Výroba oceli představuje komplexní proces doprovázený řadou fyzikálně-chemických dějů. Kvalita plynule odlévaných ocelových předlitků či ingotů souvisí jak s použitými postupy primární a sekundární metalurgie, tak s podmínkami odlévání a chováním oceli v průběhu krystalizace a tuhnutí.
Z pohledu optimalizace technologie odlévání oceli s ohledem na chemické složení oceli, ale i okrajové podmínky technologie lití nachází své uplatnění experimentální studium termo-fyzikálních a termodynamických vlastností ocelí.
Katedra metalurgie a slévárenství má pro tento účel k dispozici moderní laboratorní zařízení NETZSCH STA 449 F3 Jupiter umožňující experimentální studium vysokoteplotních vlastností ocelí - teplot fázových přeměn (především teplot likvidu a solidu), které představují jedny z kritických parametrů ovlivňujících významným způsobem výslednou kvalitu odlévané oceli.
Toto zařízení je nyní nově doplněno o přídavný modul - Hmotnostní spektrometr QMS 403 Aëolos Quadro - umožňující spektrometrickou analýzu chemického složení spalin vznikajících v průběhu vysokoteplotních termických analýz. Toto rozšíření má klíčový význam pro identifikaci dějů souvisejících s uvolňováním a chemickým složením plynných fází při různých fázích technologických procesů. Procesy probíhající v multi-komponentních soustavách jsou mnohdy velmi složité a tepelně dynamické odezvy na nezmapované či nepředpokládané procesy související s uvolňováním plynných fází pak ovlivňují výsledky měření.
Katedra metalurgie a slévárenství ve spolupráci s průmyslovými partnery v rámci partnerských projektů proměřila řadu teplot likvidu a solidu reálných jakostí průmyslově vyráběných ocelí.
Dosažené experimentálně získané teploty likvidu a solidu jsou rovněž konfrontovány s výsledky teplot predikovanými prostřednictvím komerčních SW a databází, jako jsou Computherm, IDS, ThermoCalc.

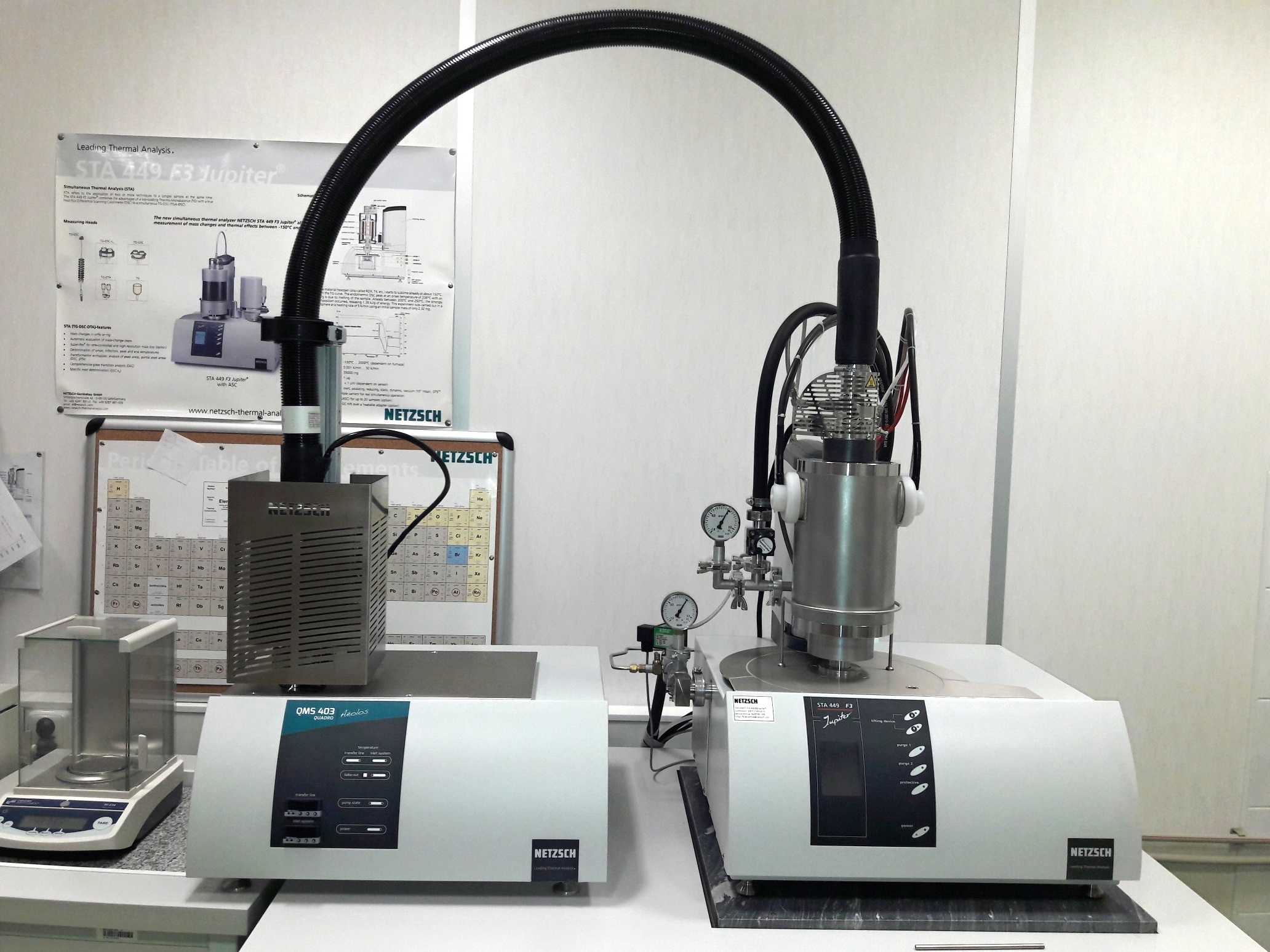

Propojení QMS 403 Aëolos Quadro s STA NETZSCH 449 F3 Jupiter.

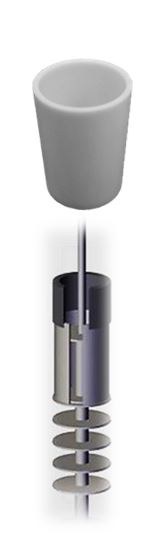

Měřící tyč s radiační ochranou.

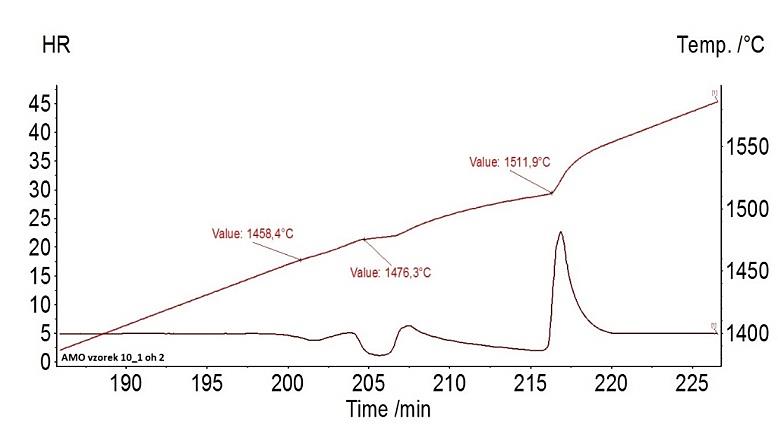

Ukázka termoanalytické křivky s teplotami fázových přeměn reálné jakosti (lineární ohřev).

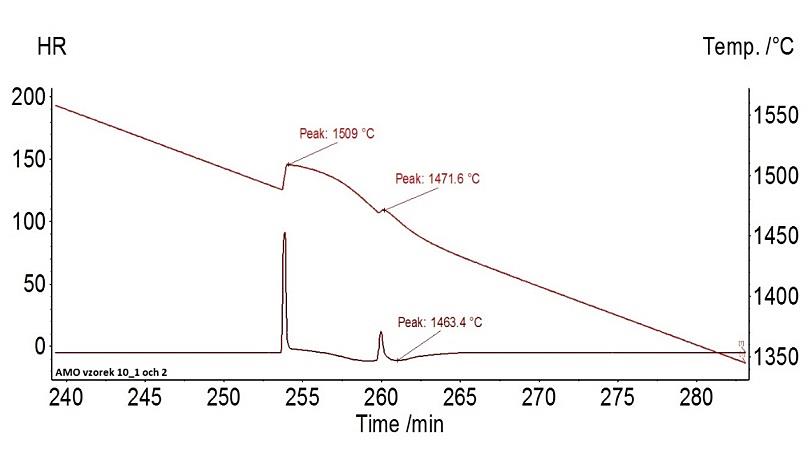

Ukázka termoanalytické křivky s teplotami fázových přeměn reálné jakosti (lineární ochlazování).
